Bonsai-Assembler

Was willst du lieber?

80x86-Assembler lernen oder vielleicht lieber die Befehle des Motorola 68000?

Die zwei sind typische Vertreter des CISC -Lagers.

Vielleicht ziehen Sie den viel kleineren Befehlssatz eines RISC-Prozessors, z.B. PIC16F84 oder gleich einen Registermaschinenbefehlssatz vor?

Du kannst es allerdings auch leichter haben!

Lerne Bonsai-Assembler und komme mit 4 bzw. 5 Befehlen aus.

Zum Erarbeiten der Befehle empfiehlt es sich, das BONSAI-Simulations-Programm ( bonmini.zip, Tipp zum richtigen Zeichensatz im Dos-Fenster) herunterzuladen und folgende kleine Übungen durchzuführen.

Es hat sich gezeigt, dass auf modernen Computern oder auch unter Linux unter der DosBox das Bonsai-Programm fehlerfrei läuft. Dazu sollte man mit 'keyb gr' die deutsche Tastatur einschalten (y erreicht man auf dem z) und mit 'mount c: /home/mk/bonmini' einem geeigneten Pfad den Laufwerksbuchstaben c: zuordnen. Weiß man jetzt noch, dass mit der Tastenkombination Alt-RET auf Vollbild und zurück geschaltet werden kann, dann ist man für fast alles gerüstet. Mit Strg-F10 bekommt man den Mauszeiger aus dem DosBox-Fenster wieder heraus.

Erarbeitung der Bonsai-Befehle und einiger Begriffe

0. Allgemeines

Die Datei bonsai.exe läuft unter DOS aber auch auch in einem "DOS-Fenster" unter Windows. Schaltet man mit Alt-Return auf Vollbild (mit Alt-Return zurück), hat man auch die normale Mausunterstützung.
In der Regel erhält man eine kontextsensitive Hilfe über F1.

1. JMP, Programmzähler PC, Takt, Editieren

Starte das BONSAI-Programm mit bonsai Return bzw. mit Doppelklick auf das bonsai.exe-Icon
Wähle Editieren - Programm (Alt E/P)
Es erscheint das Programmeditierfenster.
Gib folgendes Programm ein

1 JMP 2

2 JMP 1
Beende die Eingabe mit Strg-Return (Ctrl-Return).
Auf dem Bildschirm erscheint nun das Programm.

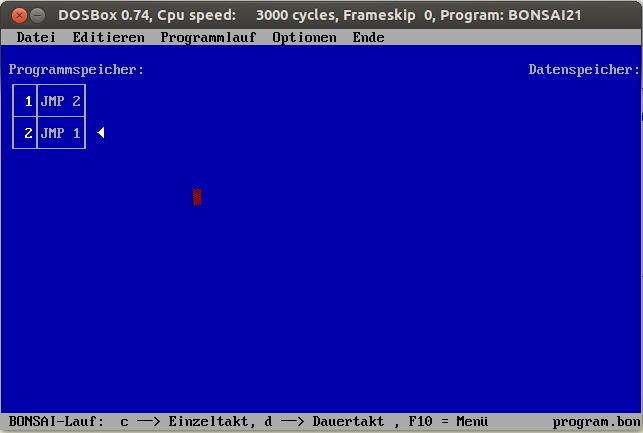

Wähle jetzt Programmlauf - ohne CPU-Simulation (Alt G/O)
Es erscheint ein Dreieck (<) auf dem Bildschirm, das immer auf den nächsten auszuführenden Befehl zeigt. Das Dreieck heißt Befehlszähler (program counter, PC).
Drücke zur Ausführung des Befehls jeweils die Taste 'C' (clock, Takt) und verfolge das Programm.
Du hast jetzt gesehen, was der JMP-Befehl bewirkt und den PC kennengelernt.
Verlasse nun die Option BONSAI-Lauf (unten links angezeigt) mit der Anwahl eines anderen Menüpunkts oder mit ESC.

2. INC, Datenregister

Gib nun folgendes Programm ein.

1 INC 1

2 JMP 1

Lasse es wie oben laufen.

Du erhältst eine Fehlermeldung, weil du das Datenregister 1 nicht initialisiert hast, hole das nach.
Wähle Editieren - Daten editieren (Alt E/D)
Es erscheint das Dateneditierfenster.
Gib z.B. in das Datenregister 1 eine 0 ein !
Beende die Eingabe mit Strg-Return(Ctrl-Return.).
Lasse das Programm ausführen.
Du weißt jetzt, was ein Datenregister ist und was der INC-Befehl bewirkt.

3. DEC

Erforsche analog, was der DEC-Befehl leistet.

4. HLT, Kommentar editieren

Gib das Programm

1 TST 1

2 DEC 1

3 JMP 1

ein, fülle das Datenregister 1 mit einer Zahl <> 0 und führe das Programm durch.

Was leistet das Programm ? Es hat wie alle bisher vorgestellten Programme einen Makel, es endet nicht.

Verwende den HLT-Befehl und verbessere obiges Programm
Wähle Editieren - Kommentar editieren (Alt E/K) und beschreibe das Programm knapp, vor allem die Registerbelegung

5. Bonsai-Programme laden und speichern

Speichere mit Datei - BONSAI-Programm speichern (Alt D/S) ab. Wähle dabei einen eigenen Namen.
Lade deine Datei mit Datei - BONSAI-Programm laden (Alt D/L) wieder ein.

6. Fazit

Du hast jetzt nicht nur die BONSAI-Befehle gelernt, sondern auch den Umgang mit dem BONSAI-Programm.

Aufgaben

Schreibe ein Additionsprogramm.
Schreibe ein Multiplikationsprogramm.
