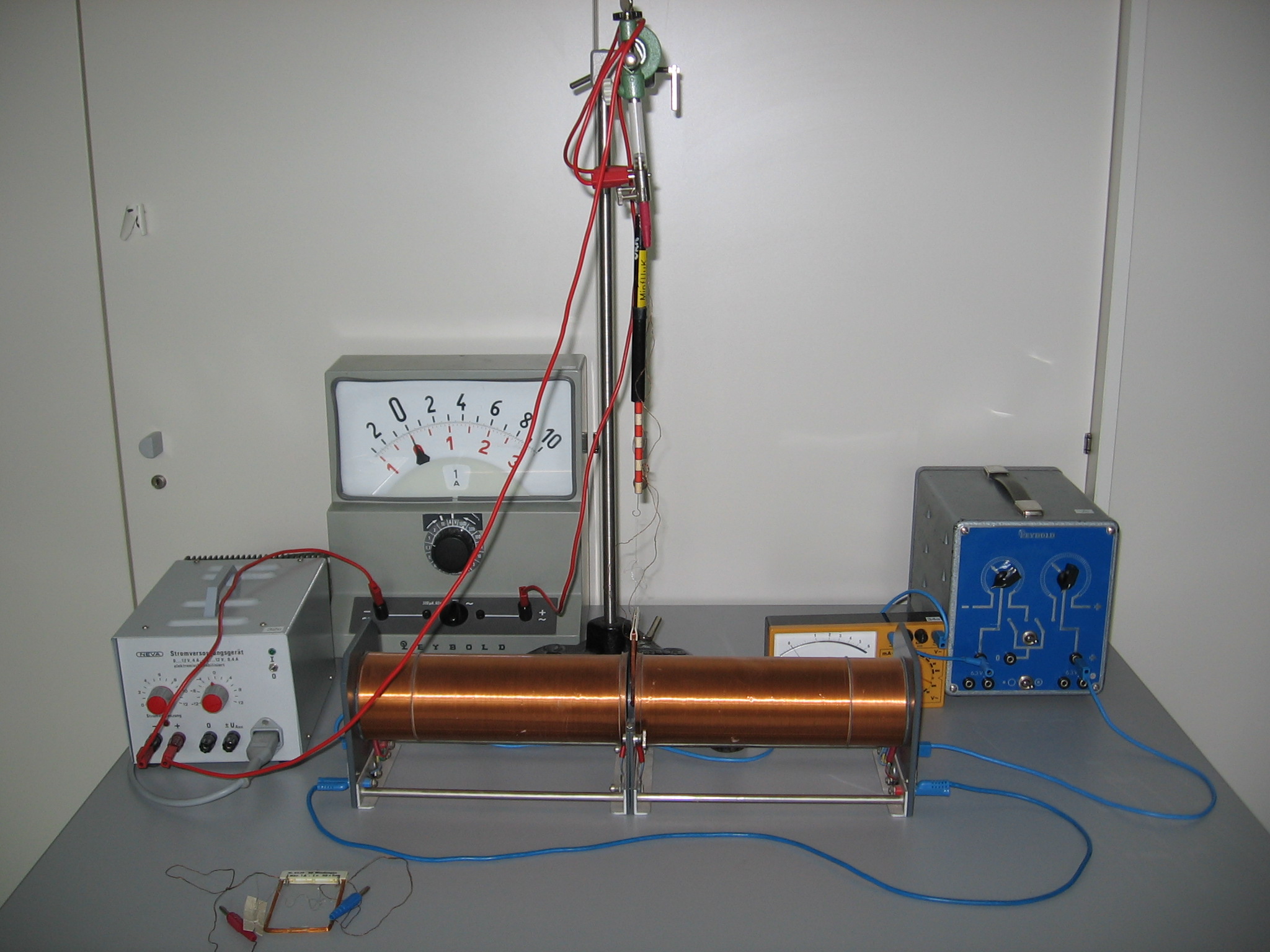

Versuch: Die magnetische Flussdichte B
Urheber Foto: Matthias Sprau - Lizenz: CreativeCommons BY-NC-SA 3.0
Geräte (mit Standort):
- Netzgerät LH 522 35e → 32c
- Demo-Multimeter LH 531 86 → 34c
- Multimeter kröncke 1360 → 34a
- Stromversorgung Neva → 32c
- Zylindrische Spule Neva 6533 → 26a
- Drahträhmchen n=50 und n=100 → 26a
- Kraftmesser mit der Einteilung 1p bis 10p → 5c
- 7 Kabel
Bemerkungen:
- Maximale Stromstärke der Feldspule ist 100 mA (Kontrolle durch Messgerät).
- Maximale Stromstärke der Drahträhmchen beachten.
- Das Drahträhmchen sollte frei hängen, durch Drehen eines 4 mm-Steckers dreht es sich insgesamt etwas.
- Die Hülse des Federkraftmessers auf eine geeignete Position stellen. Durch vorsichtiges Antippen des Messers kann die geringe Änderung des Messwerts ggf. besser festgestellt werden.

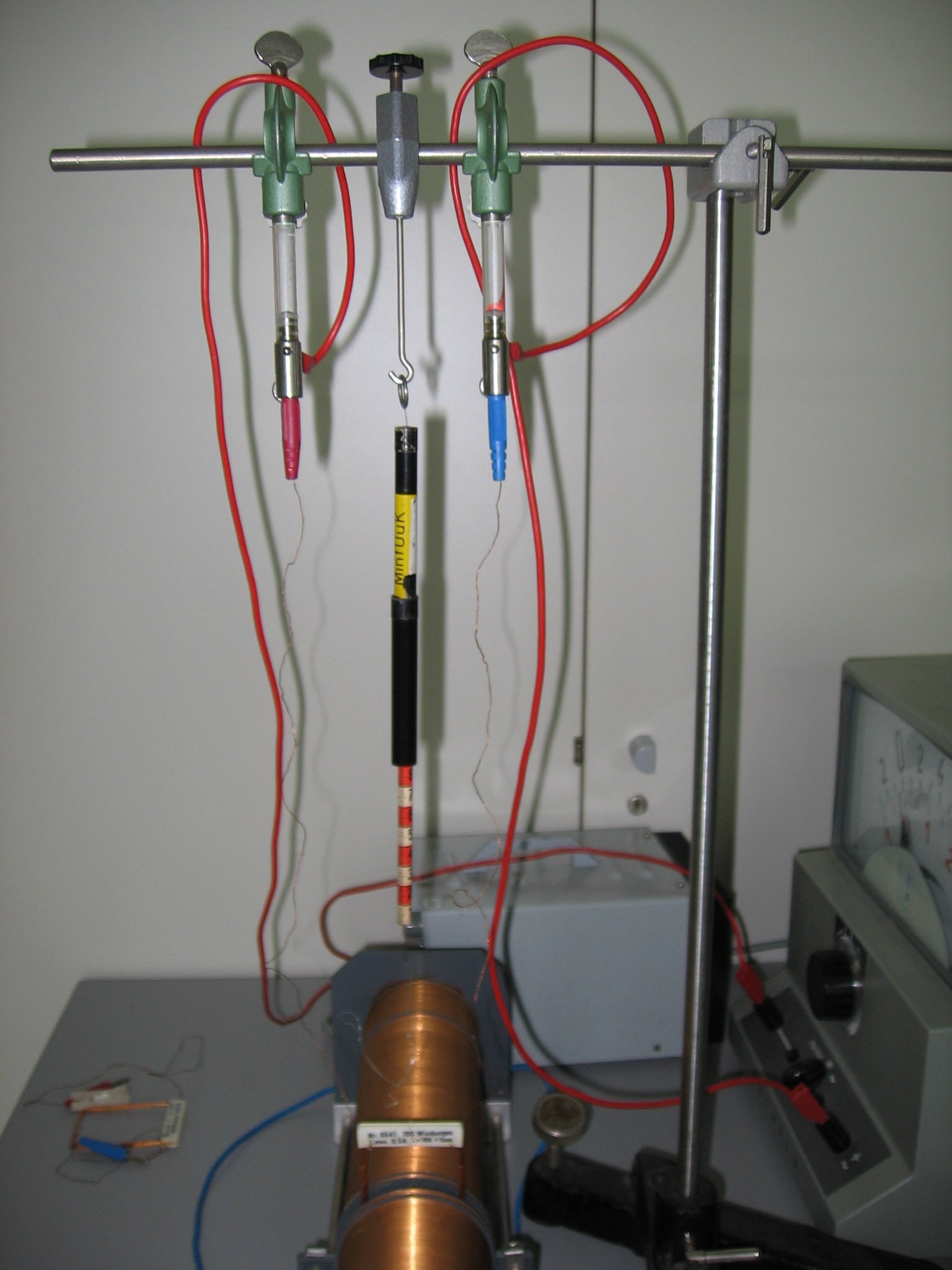

Weitere Aufnahmen:
Urheber Foto: Matthias Sprau - Lizenz: CreativeCommons BY-NC-SA 3.0

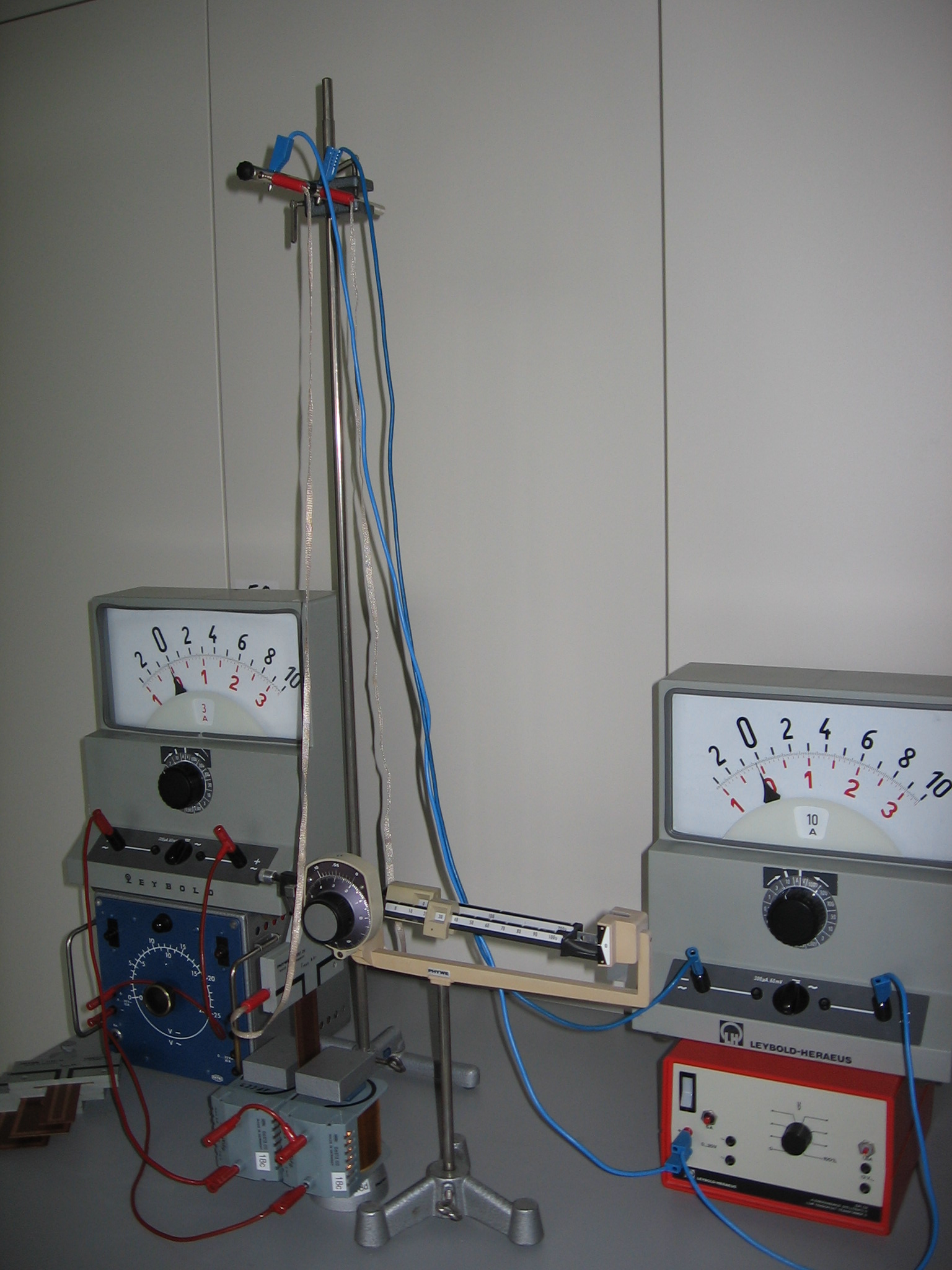

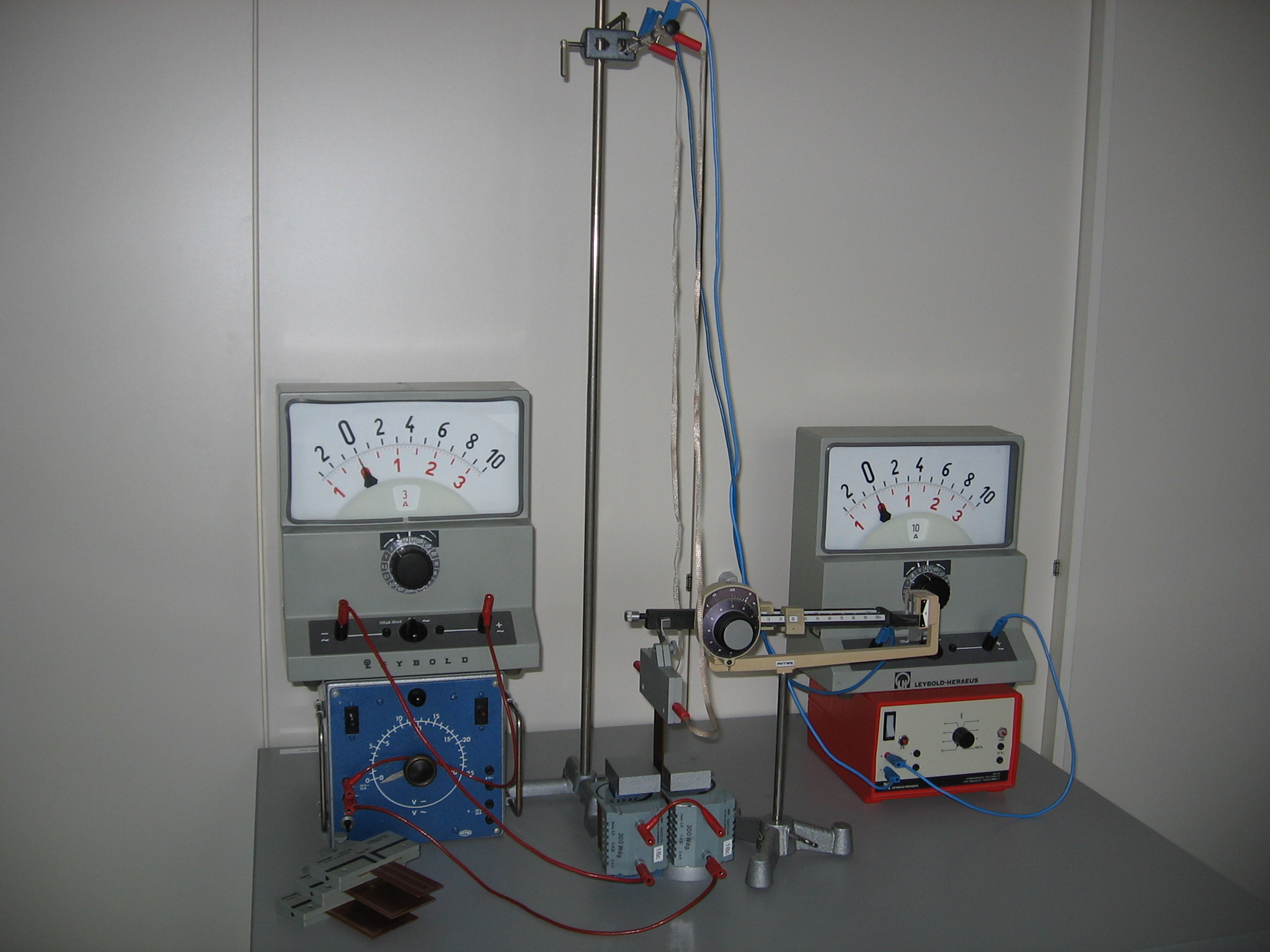

Alternativer Versuch: Die Stromwaage
Urheber Foto: Matthias Sprau - Lizenz: CreativeCommons BY-NC-SA 3.0
Geräte (mit Standort):
- Stromwaage mit vier Leiterschleifen Phywe 11081.01 → 26c
- 2 Netzgeräte → 32c
- 2 Demo-Multimeter LH 531 86 → 34c
- 2 Spulen je 300 Windungen Phywe → 18c
- 2 Polschuhe, U-Eisenkern → 18d
- 2 Metallbänder → 16c
- 8 Kabel, hohes Stativ
Bemerkungen:
- Präzisere Kraftmessung als bei dem oben dargestellten Versuch möglich!
- Statt dem roten Netzgerät ist das Peaktech 6005D → 32d mit Digitalanzeige besser geeignet.
- Der Spulenstrom von 2,0 A ist für eine Leiterlänge von l=50 mm geeignet.
- Die Lorentzkraft sollte zum besseren Verständnis nach unten zeigen.
