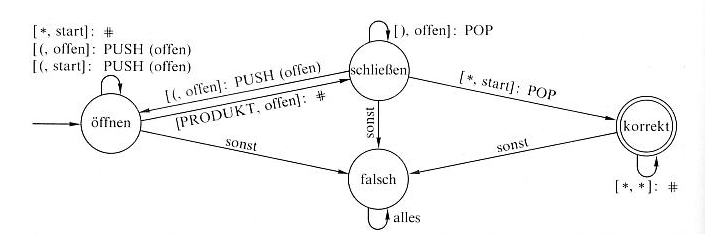

Beispiel-Automat - aus Informatik heute, Band 2, S.105/106 - realisiert mit JFLAP

Der Automat akzeptiert die "Klammersprache" aus Informatik heute 2, S.100.
Eingabemenge = {( , PRODUKT, )}
Zustandsmenge = {öffnen, schließen, korrekt, falsch}
Startzustand = öffnen
Endzustände = {korrekt}
Kelleralphabet = {start,offen}
Kellerstartzeichen = start
leere Eingabe = *
keine Änderung des Kellers = #

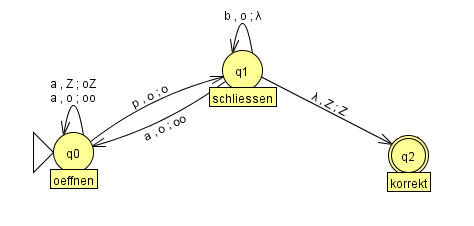

JFLAP-Automat

Eingabemenge = {a , p , b}
Zustandsmenge = {öffnen, schließen, korrekt, falsch}
Startzustand = öffnen
Endzustände = {korrekt}
Kelleralphabet = {Z,o}
Kellerstartzeichen = Z
leere Eingabe =   (lambda)
keine Änderung des Kellers = (Keller gelesen = oberstes Zeichen)
Fehlerzustand - wie üblich - weggelassen!
ih106.jff

Bemerkung

Eine völlige 1:1-Übersetzung des Automaten in JFLAP macht einen ,; - Übergang von q2 nach q2 erforderlich. Dieser Übergang wurde aus zwei Gründen weggelassen: Einerseits bedeutet das Vorschreiben von Nichtstun bei fehlender Eingabe und leerem Keller - er ist hier leer - eine offensichtlich überflüssige Angabe. Andererseits bleibt JFLAP bei der Schritt-für-Schritt-Abarbeitung hier hängen Das heißt, weitere Zeichen des Eingabestrings werden nicht mehr verarbeitet, weil endlos dieser nutzlose Schritt ausgeführt wird.

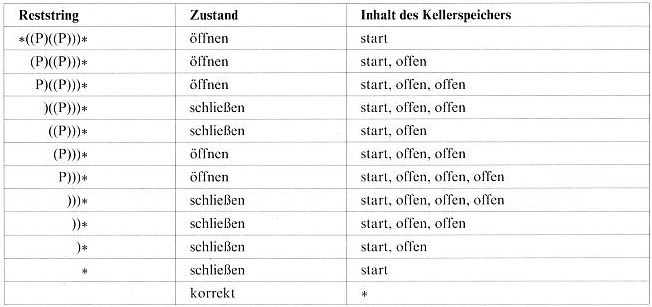

Parsingtabelle aus Informatik heute

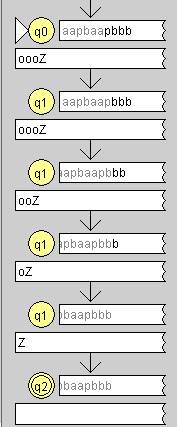

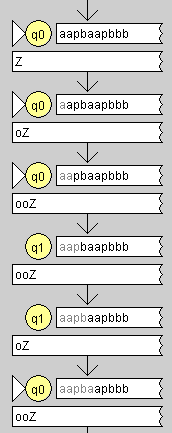

Ablauftrace von JFLAP

Beim Vergleich der Parsing-Tabellen ist zu beachten, dass in Informatik heute der Keller nach rechts hin wächst, in JFLAP dagegen nach links.
