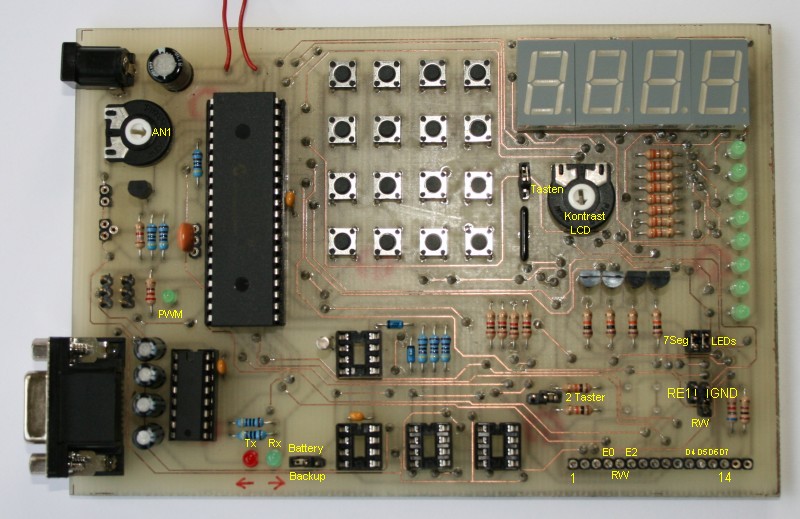

Board
Patch

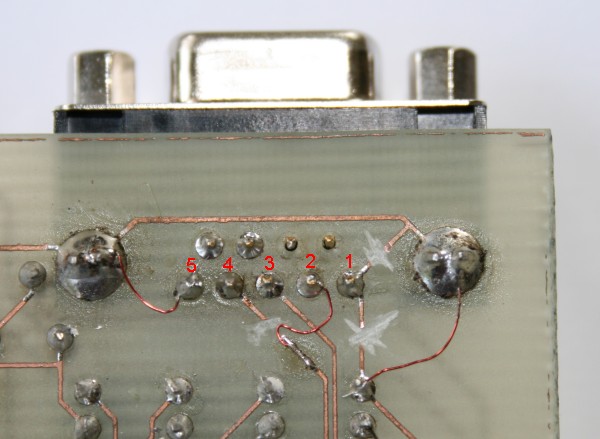

Die serielle Verbindung funktionierte mit dem Original-Layout weder mit einer 1:1-Verbindung noch mit einem Null-Modem-Kabel. Eine Fehlersuche ergab, dass die Pins 1-5 gespiegelt wurden. Mit den gezeigten Änderungen funktioniert die Schnittstelle mit einer Print-Buchse und einer 1:1-Verlängerung.
