Einige ICs
Mit Hilfe des Steckbretts lassen sich die Wahrheitstabellen einzelner integrierter Schaltkreise nachprüfen. Dabei ist zu beachten, dass in der Transistor-Transistor-Logik (TTL) unbeschaltete Eingänge als logische 1 wirken. Also muss ein Eingang, der mit einer logischen 0 beschaltet werden soll, auch auf dem Potential 0 V liegen. Häufige Fehlerquellen bei ersten IC-Schaltungen sind unbeschaltete Eingänge oder vertauschte Anschlüsse der LED.

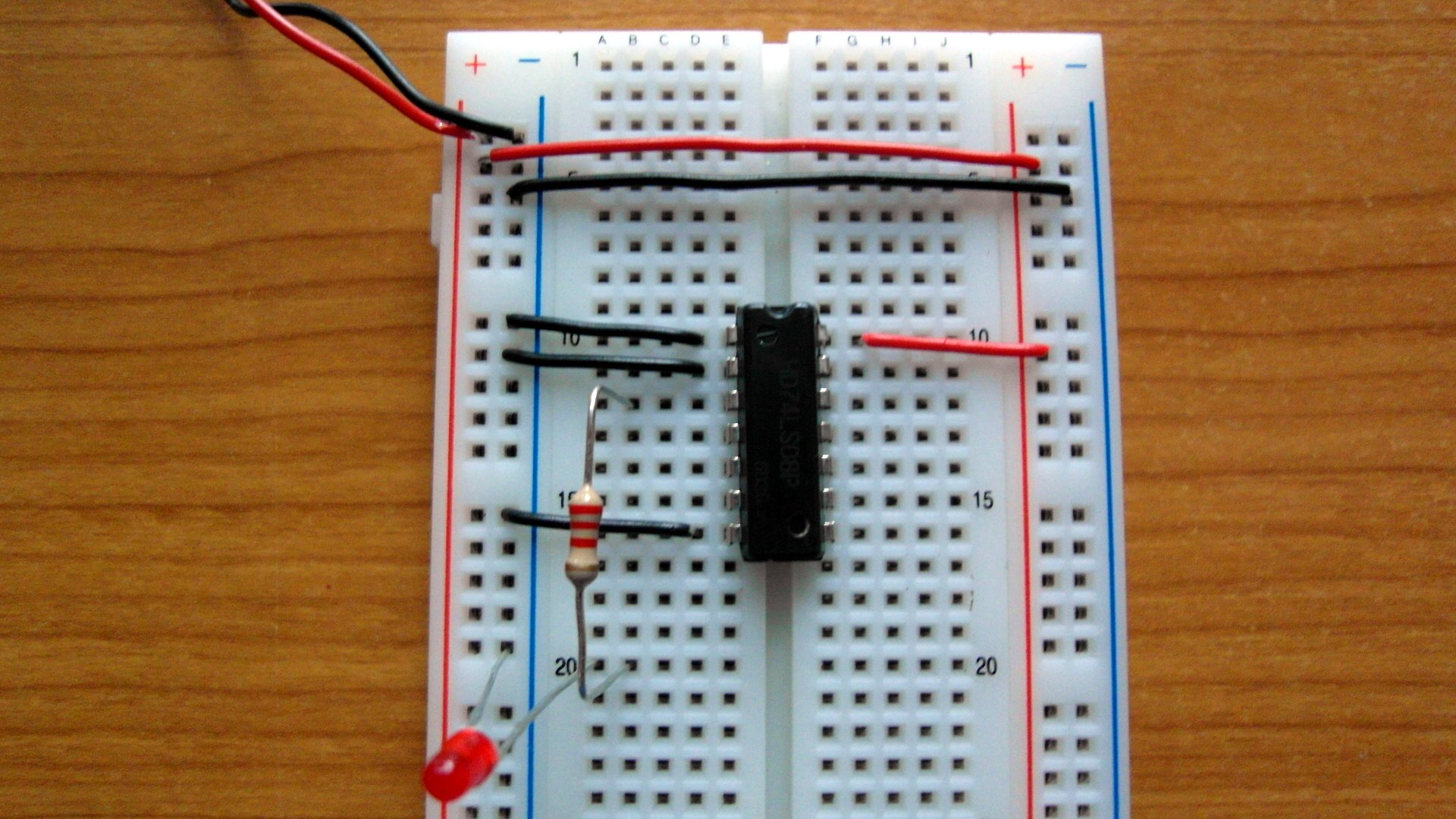

IC 7408
Die Bezeichnung 74LS08 des ICs gibt die verwendete Technologie an: LS steht für Low-Power-Schottky
Urheber Foto: Matthias Sprau - Lizenz: CreativeCommons BY-NC-SA 3.0

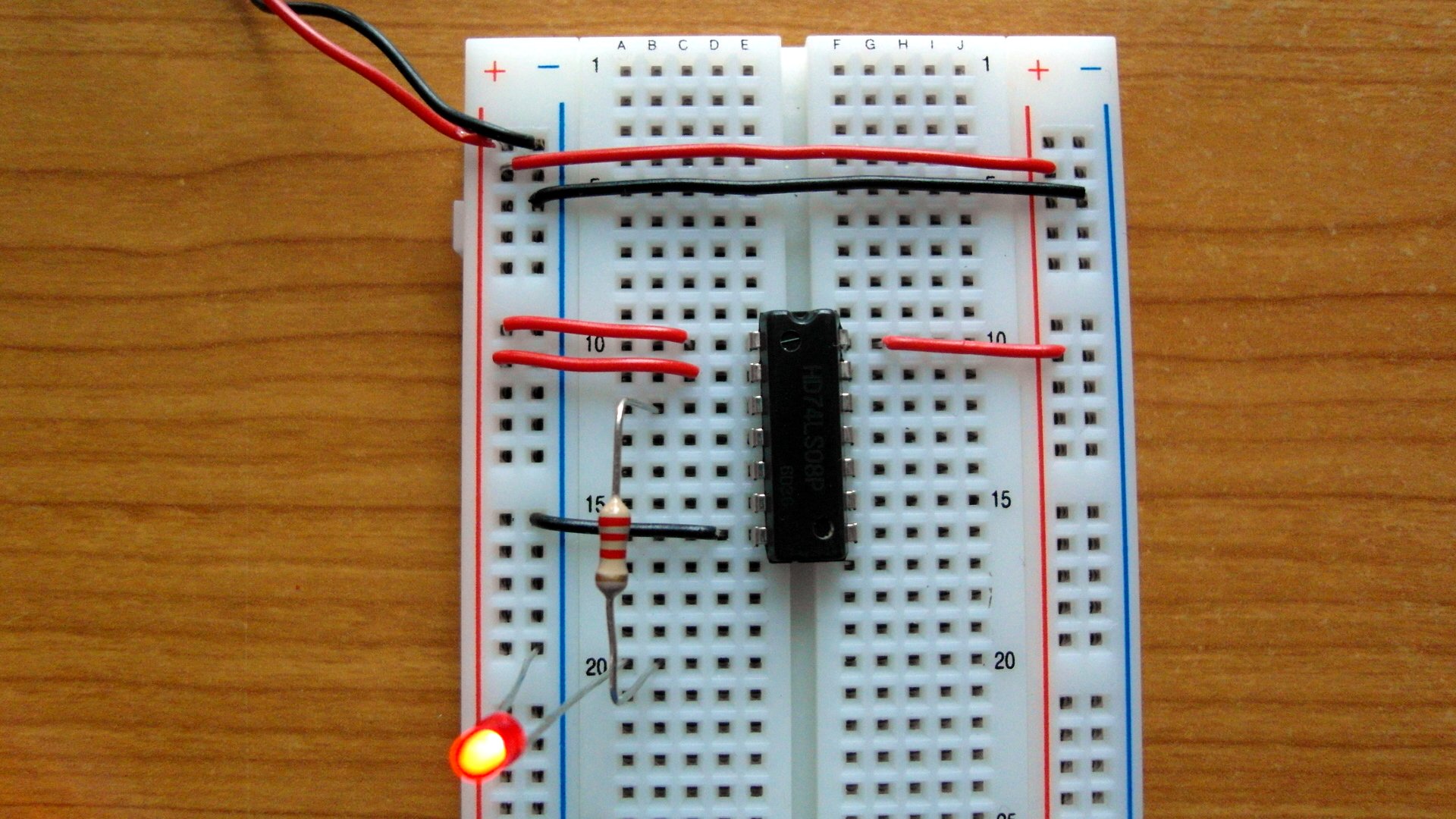

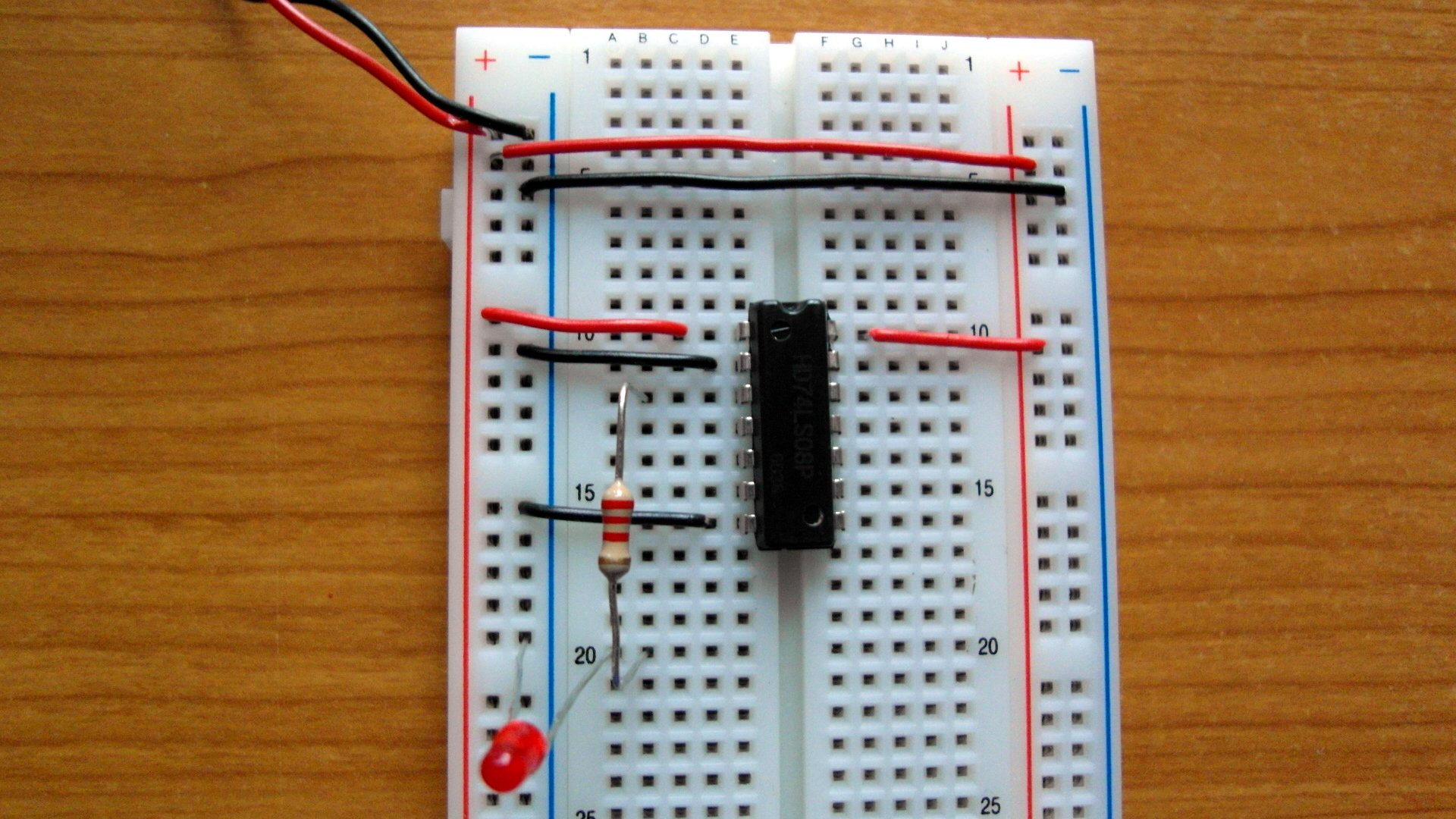

Wahrheitstabelle:
| S1 | S2 | f(S1,S2) |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Mit einem Schraubenzieher kann man den IC vorsichtig heraushebeln. Nun kann man mit dieser Grundschaltung die Funktion anderer ICs austesten.
Aufgabe
Untersuche mit dem Steckbrett die Schaltfunktionen der ICs 7432, 7400 und 7486. Fülle je eine Wahrheitstabelle aus und beschreibe die Schaltfunktion mit Worten.
