Aufgabe 1
Schalte das Relais ein und aus und beobachte seine Funktion. Dazu ist kein Steckboard erforderlich. Das geht einfach durch Berühren der Anschlussstifte der Relaisspule mit den beiden Polen der Versorgungsspannung.
Leider muss man die Anschlussstifte des Relais etwas biegen, um es auf dem Steckboard unterzubringen.
Aufgabe 2
Entwickle eine Alarmanlage, bei der das Unterbrechen einer Leitung zum Aufleuchten einer LED führt.
kein Alarm
Alarm ausgelöst

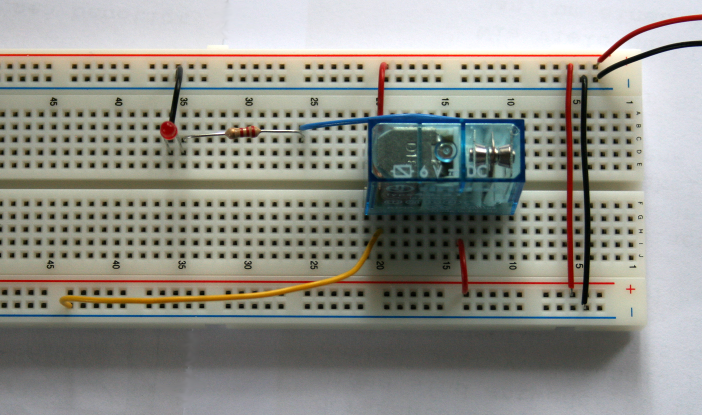

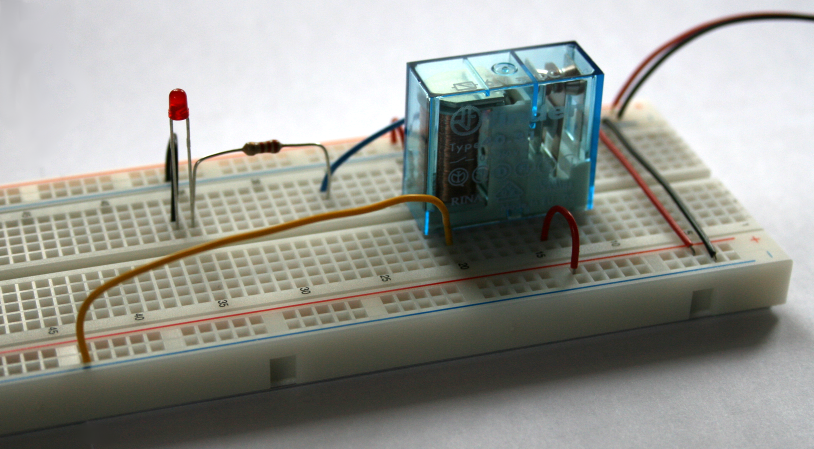

Das Unterbrechen des gelben Drahtes führt zum Aufleuchten der LED.
Aufgabe 3
Baue die Klingelschaltung auf und teste sie.
In welcher Phase befindet sich die Klingel im Schaltbild gerade? Was wird als nächstes passieren?
Links
- Relais - wikipedia
- Wie Joseph Henry den großen Magneten erfand
- 6V-Relais - reichelt.de
