N-Kanal-FET Enhancement Mode
Veranschaulichung
Man sieht, dass der Transistor selbstsperrend ist, da bei gleichem Wasserdruck an Source und Gate der Kolben durch die Feder nach links gedrückt wird und damit der Schieberkolben die Drain-Source-Strecke sperrt. Wird der Druck am Gate größer als an Source (Gate-Source-Spannung ist positiv), so wird der Kolben nach rechts gedrückt, der Transistor öffnet.
nfet_geschlossen.svg
nfet_offen.svg
Man findet den Transistor unter hades/models/switched/NTRAN. Am besten man verwendet den Colibri-Komponenten-Browser (Edit/Open Component Browser). Den hochohmigen Zustand (gelb) bei einer Eingabe erhält man, wenn man beim Mausklick die Shift-Taste gedrückt hält.
P-Kanal-FET Enhancement Mode
Veranschaulichung
Man sieht, dass der Transistor selbstsperrend ist, da bei gleichem Wasserdruck an Source und Gate der Kolben durch die Feder nach rechts gedrückt wird und damit der Schieberkolben die Drain-Source-Strecke sperrt. Wird der Druck am Gate niedriger als an Source (Gate-Source-Spannung ist negativ), so wird der Kolben nach links gedrückt, der Transistor öffnet.
pfet_geschlossen.svg
pfet_offen.svg
Man findet den Transistor unter hades/models/switched/PTRAN. Im Beispiel sperrt der Transistor.
Grenzen der Simulation
Die Transistoren sind in Hades als Schalter simuliert. Der 'Schalter' schaltet aber nur, wenn die Spannung zwischen Gate und Source positiv ist beim n-Kanal-Typ bzw. negativ ist beim p-Kanal-Typ. Als Faustregel kann gelten, dass n-Kanal-Typen im Zweig nach Masse und p-Kanal-Typen im Zweig nach Vcc verwendet werden.
Versuche mit FETs

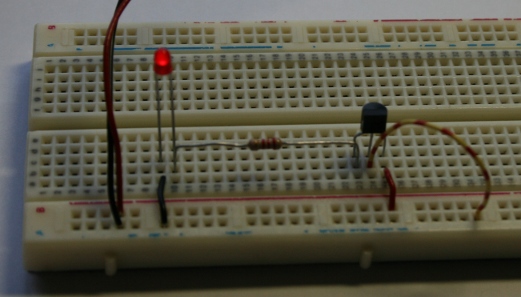

Grundlegende Schaltungen mit FETs sollen anhand der Typen BS108 und BS250 auf dem Steckboard untersucht werden. Hält man die Transistoren so, dass die Beine unten sind und man auf die Beschriftung sieht, so sind ist jeweils links Drain, in der Mitte Gate und rechts Source (Eselsbrücke: Alphabet). Es sind folgende Schaltungen aufzubauen und zu testen:
RS-FlipFlop
