Erarbeitung des Grundprinzips eine 'Diodenspeichers'

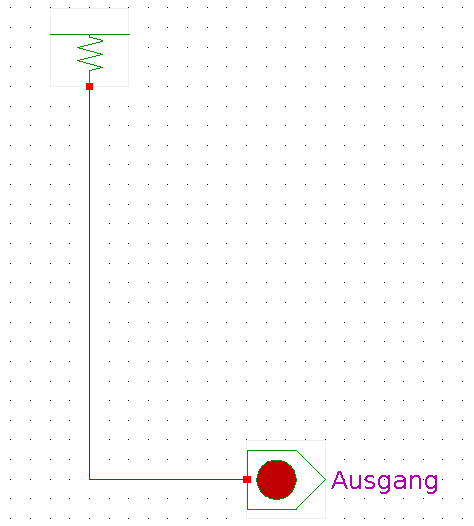

Ausgangspunkt ist eine von einem 'Pullup-Widerstand' auf Eins gezogene Ausgangsleitung.

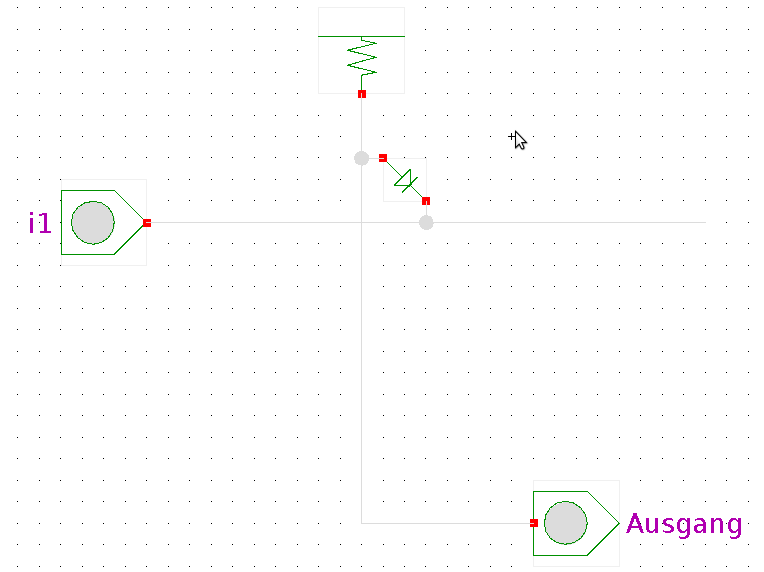

Eine Eingabeleitung kann über eine Diode die Ausgangsleitung ohne Kurzschluss auf eine Null 'ziehen'. Warum dazu eine Diode verwendet wird ist zunächst unklar. Eine bloße Drahtverbindung hätte die gleiche Wirkung.
Mehrere Eingangsleitungen können unabhängig von einander die Ausgangsleitung auf eine Null ziehen. Die Verwendung von Dioden verhindert hier den Kurzschluss zwischen den Eingangsleitungen.
Die folgende Schaltung verzichtet auf die Dioden. Evebtuelle Kurzschlüsse sind die Folge.
Webstart von romkurzschluss0.hds
Beispiel-ROM mit 2-Bit-Adresse und 7-Bit-Worten
1-aus-4-Decoder
Gesucht ist eine Schaltung für folgende Wertetabelle:
a1 a0 | y3 y2 y1 y0 ------+--------------- 0 0 | 1 1 1 0 0 1 | 1 1 0 1 1 0 | 1 0 1 1 1 1 | 0 1 1 1
Ein klassisches PROM wird programmiert indem man bestimmte Dioden durch eine Überspannung 'durchbrennt'. Das kann man in der Simulation erreichen, indem an einer Seite einer Diode mit wire/delete segment ein Verdrahtungsegment gelöscht wird. Im Gegensatz zum richtigen ROM ist dieser Vorgang reversibel.
Webstart von minirom.hds

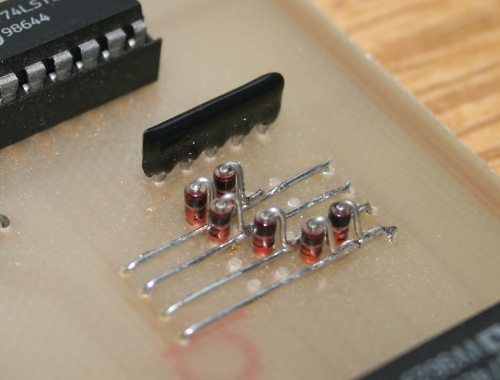

Diodenmatrix des Befehlsdecoders im Bonsai-Computer
Aufgabe
Programmiere folgenden Inhalt in das Mini-ROM:
00 0001000 01 0011100 10 0110110 11 1100011
