Einkaufsliste
Folgende Liste geht von 16 Arbeitsplätzen aus. Die Kurzbezeichnungen und Preise beziehen sich auf den Katalog 9/2009 der Firma Reichelt. Bei einer Online-Bestellung braucht man nur die Kurzbezeichnung in das Suchfeld oben einzugeben, die Anzahl wählen und in den Warenkorb legen.
| Anzahl | kurz | Artikel | Seite | Einzelpreis | Gesamtpreis |
|---|---|---|---|---|---|
| 16 | AK 230 | Verlängerungskabel D-SUB 9-polig, Buchse-Stecker | 790 | 1,15 | 18,40 |
| 16 | AK 143 | Nullmodemkabel D-SUB 9-polig | 790 | 1,49 | 23,84 |
| 20 | LED 3MM 2MA rt | Leuchtdiode 2mA, rot | 469 | 0,07 | 1,12 |
| 20 | LED 3MM 2MA gn | Leuchtdiode 2mA, grün | 469 | 0,07 | 1,12 |
| 20 | LED 3MM 2MA ge | Leuchtdiode 2mA, gelb | 469 | 0,07 | 1,12 |
| 20 | 1N4001 | Diode | 522 | 0,02 | 0,40 |
| 100 | 1/4W 2,2K | Widerstand 1/4 Watt, 2,2kOhm | 544 | 0,019 | 1,90 |
| 20 | 1/4W 100K | Widerstand 1/4 Watt, 100kOhm | 544 | 0,033 | 0,66 |
| 50 | D-SUB BU 09 | 9-polige D-SUB-Buchse | 581 | 0,12 | 6,00 |
| 20 | D-SUB ST 09 | 9-polige D-SUB-Stecker | 581 | 0,09 | 1,80 |
| 16 | KAPPE CG9G | Kappe für 9-poligen SUB-D-Verbinder | 584 | 0,13 | 2,08 |
| 1 | LA 205-50 | Zwillingslitze 2x0,5mm2, 50m | 254 | 6,80 | 6,80 |
| 1 | LÜK 2,5 | Lüsterklemmen | 624 | 0,33 | 0,33 |
| 1 | T113A RT | Taster | 629 | 0,28 | 0,28 |
| Versand | 5,60 | ||||
| Summe | 70,95 |

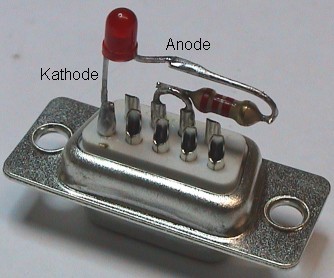

Die Anzeige-LED
Das Bus-Kabel
In Speyer wurden vier Bus-Kabel verwendet, die je vier COM-Ports mit drei 2m langen Kabeln verbinden.

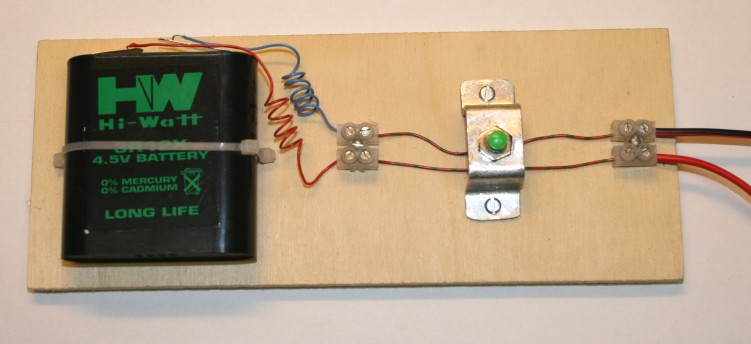

Der Morse-Sender

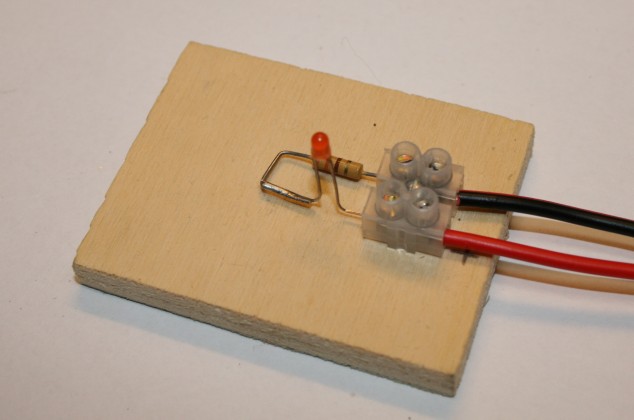

Der Morse-Empfänger
Die Full-Duplex-Anzeige
Statt sich das Nullmodemkabel mit LEDs selbst zu bauen ist es wohl vorteilhafter ein konfektioniertes Kabel zu
verwenden und gegebenenfalls eine Anzeige selbst zu bauen. Die Anzeige besteht aus einer Buchse und einem Stecker, bei
denen CTS, RTS und GND direkt über etwas Silberdraht verbunden sind. Die zwei LEDs samt Vorwiderständen können dann in
der gezeichneten Art dazu gelötet werden.
Null-Modem-Adapter
Heiko Jochum aus Bad Dürkheim hat einen 'Null-Modem-Adapter' gebaut, der zusammen mit zwei Verlängerungen erlaubt, den Bits einer Full-Duplex-Verbindung beim Wandern zuzusehen.
Oppenheimer Hub
Erich Kutschinski und seine Kollegen aus Oppenheim haben einen Hub entworfen und auch weitere interessante Ideen verwirklicht
Marcos Hub
Marco Schneider aus Kusel baut auch einen Hub.
Links
- elexs-Platine
