UND-Gatter als Datentor
Gefährliche Geräte werden oft durch eine 'Zwei-Hand-Schaltung' abgesichert. D.h. jede Hand muss einen Schalter bedienen, damit das Gerät läuft. Sind die Hände an den Schaltern, so sind sie außerhalb des Gefahrenbereichs.
Quelle: wikipedia
Man kann etwas abstrakter ein UND-Gatter als Datentor auffassen, bei dem ein 'Steuereingang S' steuert, ob eine '1' am Eingang zum Ausgang durchgeschaltet wird.
Webstart von datentor.hds
Grundgatter

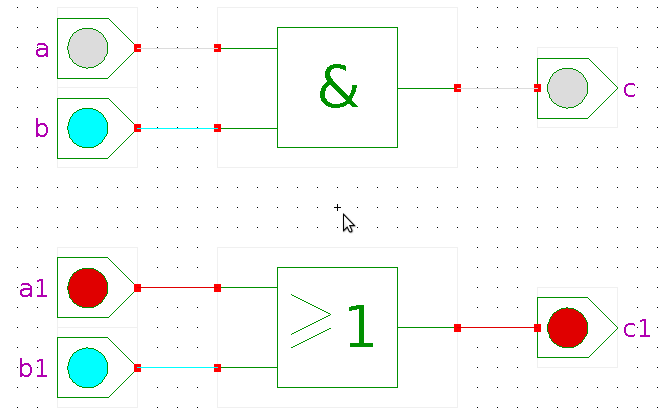

Wer setzt sich durch?
UND als Datentor
Wahrheitstafeln und Schaltsymbole
logische Grundgatter - edemi
Grundgatter mit NANDS
Inverter, CMOS
NAND, CMOS
OR, CMOS
Tatsächlich wird aus elektrischen Gründen ein OR aus einem NOR mit nachgeschaltetem Inverter gebildet.
Weitere Gatter in CMOS-Technologie (vorläufig)
nor_cmos.hds, and_cmos.hds, xor_cmos.hds
Links
- logische Grundgatter - edemi
- TTL-Bausteine - www.goblack.de
- Transmission-Gate - wikipedia

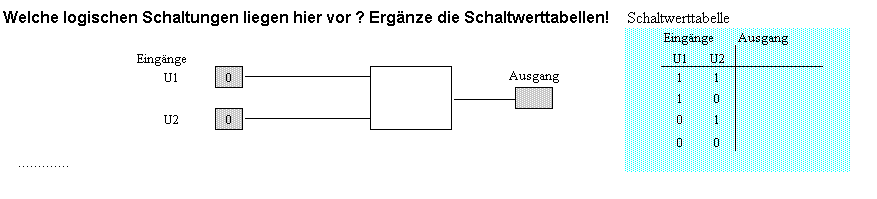

Excel-Arbeitsblatt zu Gattern (ge)
Auszug aus dem Blatt
