Hazards

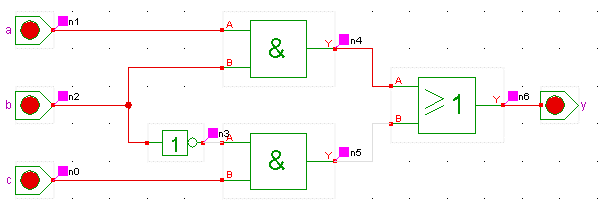

Stelle zu obiger Schaltung den Term auf. Welche Werte nimmt y für a = c = 1 an?
Baue obige Schaltung in Hades auf. Verlängere die Gatter-Laufzeiten (rechte Maustaste auf Gatter, Edit, gate delay) für die Und- und das Oder-Gatter auf 1E-1s, beim Inverter auf 5E-2s. Halte die Eingänge a und c auf 1 und schalte b. Was ist am Ausgang y zu beobachten?
