aus wikipedia:

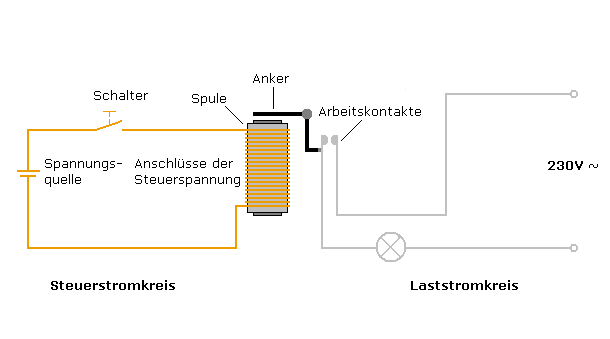

Relais - wikipedia
NOT (Inverter) aus Relais
Die Schaltungen mit Relais funktionieren nur, wenn durch - unter Umständen mehrmaliges - Beenden und Neustarten der Simulation die Leitungen an Constant1 bzw. Constant0 korrekt (rot bzw. grau) belegt werden.
(halbes) NAND aus Relais
Relais bleiben gleichermaßen abgefallen, wenn der der 'Spuleneingang' mit Masse (Null) verbunden ist oder offen (hochohmig) ist. Damit lassen sich Schaltungen unter Umständen vereinfachen.
NAND aus Relais
AND aus Relais
Selbsthalteschaltung

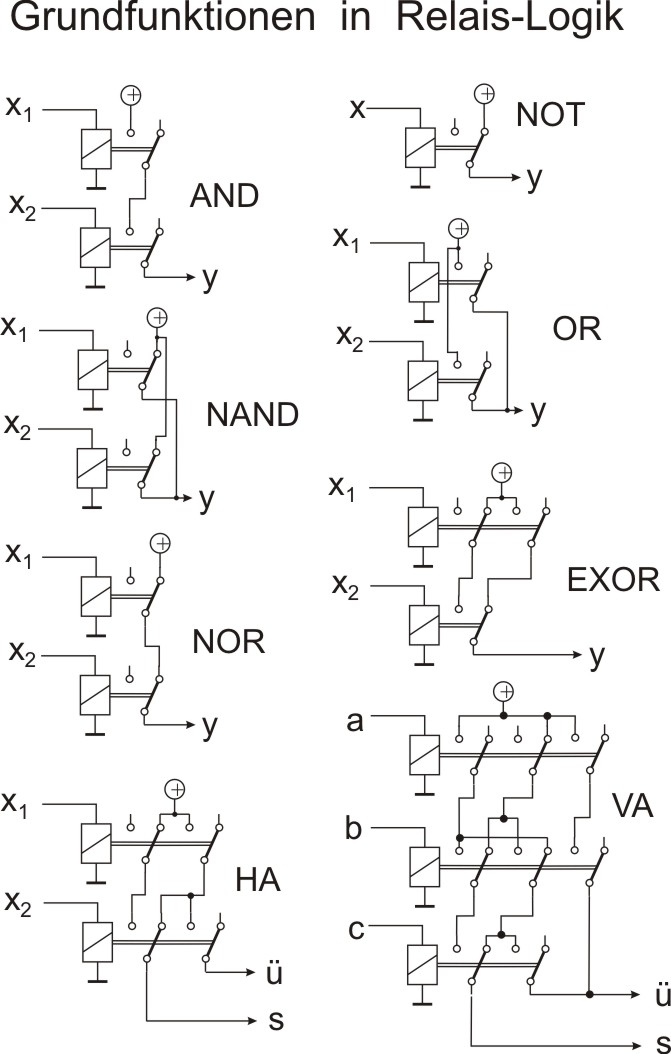

Grundfunktionen mit Relais
Folgende Schaltungen schalten jeweils nur die positive Spannung als 1 durch. Nullen werden nicht korrekt mit Masse verbunden. Die Schaltungen funktionieren trotzdem für die meisten Anwendungen. Das hänht an der Eigenart von Relais, gleich abgefallen zu sein, wenn der Eingang offen ist oder mit Masse verbunden ist.
Zähler mit Relais
rinv.hds, rinv.sym, rnand.hds, rnand.sym, rdff.hds, rdff.sym, rmsff.hds, rmsff.sym, r2zr.hds rmsffn.hds, rmsffn.sym, r2z.hds, rdffr.hds, rdffr.sym, rmsr.hds, rmsr.sym, rmsrn.hds, rmsrn.sym, rz2rr.hds, rz2r.hds
