Eine logische Leitung besteht aus zwei Leitungen, die wechselnd unter Druck stehen. Die jeweils andere Leitung ist offen.

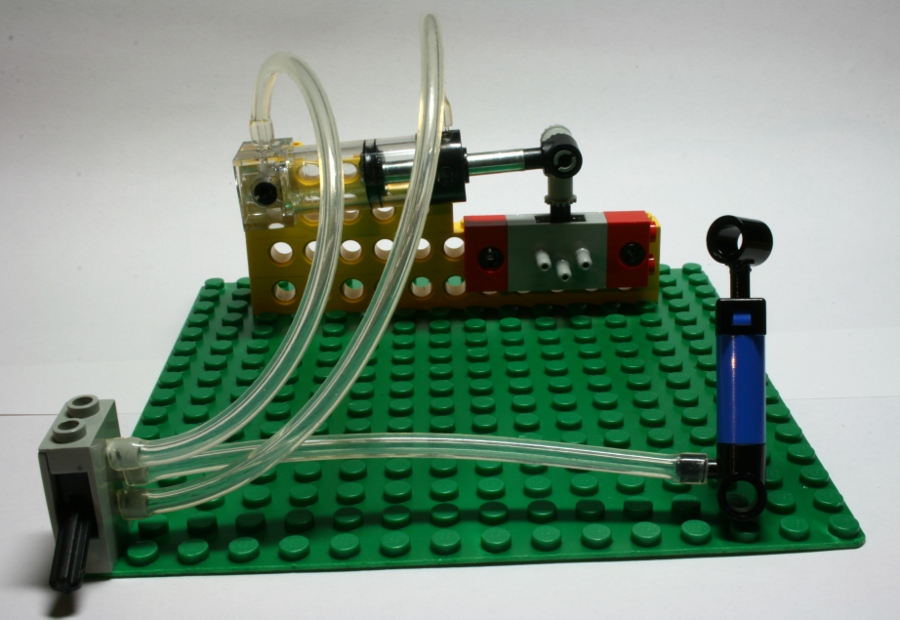

Es ist schade, dass man praktisch schlecht mit Druck/kein Druck arbeiten kann. Hierzu bräuchte man Zylinder mit einer Feder. Solche Zylinder gibt es von Festo aber nicht von Lego.
L1: Druck entspricht logisch 1 L2: kein Druck/offen L1: kein Druck entspricht logisch 0 L2: Druck L1: kein Druck Fehler L2: kein Druck L1: Druck Fehler L2: Druck
In obiger Logik ergibt sich ein NOT durch einfaches Vertauschen der Leitungen L1 und L2.

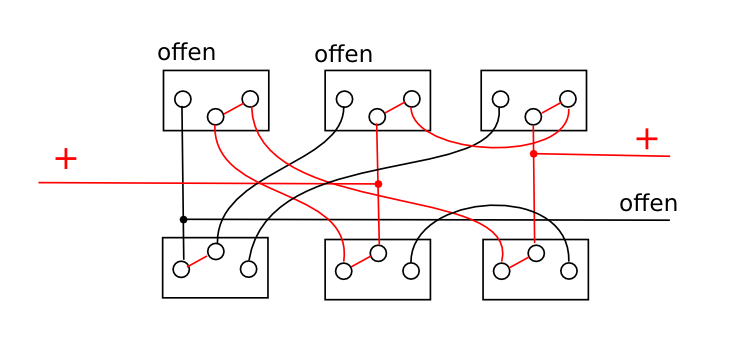

Eingang A steuert die oberen Umschalter nach links oder rechts, Eingang B die unteren. + bedeutet Druck. Je nach Beschaltung der Aktor-Zylinder für A und B und des Ausgangs ergibt sich eines der Gatter OR, NOR, AND oder NAND. Die Idee zu diesem Gatter stammt von Mark Bellis. Das Bild zeigt eine der möglichen Stellungen der Umschalter. Die Zylinder, die die Umschalter schalten, sind nicht dargestellt. Wer Lust hat, kann sich die Datei pneumatikgatter.svg herunterladen und alle Stellungen ausprobieren.
